了解挡板风门的结构及维护保养要点


        调节挡板风门用于电厂锅炉烟风系统中作调节工质流量用,在挡板90°行程内的不同挡板位置通过不同的工质流量,在烟风系统中常用作调节一、二次风比例及进磨煤机热风温度用。通常布置于磨煤机入口前的冷热一次风道中,亦可用于微量灰粒的烟道中调节烟气流量。该调节挡板风门不能截断管路中工质的流动,故需与关闭挡板风门或隔绝门连用。

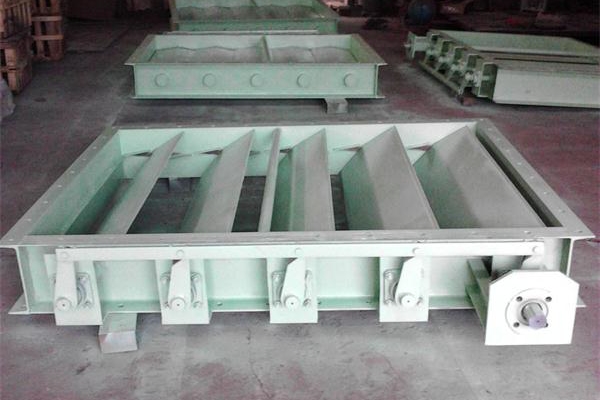

        调节挡板风门设计采用薄板冲压整体焊接结构,由外部框架、挡板叶片轴承与轴密封装置以及挡板件五部分组成。挡板结构轻巧、转动灵活、轴端轴承处除填料密封外,还配有密封空气接头,可于外部通入密封空气,密封空气系统一般用于止压系统热风管路,对冷风调节门除特殊要求外,一般不配密封空气管路。框架翼缘与风道焊接或螺栓连接。
        挡板式风门装置包括风门本体和传动装置两部分。主要部分包括挡板、前轴承、密封装置、框架、边密封板、端密封板、后轴承装置、连杄机构、传动装置等。门板采用挡板式,框架采用槽钢或钢板冲压成形,焊接组装结构,轴承具有自润滑及调心性能。密封板使用板条或薄合金钢板冷弯成形形式,各挡板之间采用平行四杄机构连接,使风门各挡板的开启和关闭动作能同步。
        调节挡板风门采用相邻叶片相对转动形式,采用两端尖角形叶型,具有较好的空气动力场特性与优良的调节性能。这类挡板风门的良好阻力特性表现在风门开度在25~75°范围内阻力系统与开度变化间成近似直线关系,能满足锅炉自控要求。


        下面我们来给大家讲解挡板风门的使用与维护保养要点:
1、挡板风门可采取手动,现场电动和远程电动三种操作方式进行开启和关闭。
2、在电厂的维修过程中,必须按以下内容进行维护保养。
(1)检查边密封板,挡板及轴和轴承的磨损,变形情况,对磨损严重的及不能修复的应及时更换。
(2)后轴承和轴颈的配合外要涂二硫化钼润滑脂。
(3)检查密封装置内盘根,使其与轴颈接触,如发现松动可压紧压盖或更换盘根。

        江苏巨正机械公司专业生产挡板门、挡板风门等设备,公司拥有各种先进的生产、加工、检测设备,并坚持 “质量优先,诚信经营”的理念,不断进行技术创新,力求用更好的产品服务于广大客户。热忱欢迎新老客户的光临。
