管道系统中,如果同时存在因温度变化而引起的热应力、设备的振动和固定支撑产生的局部应力以及系统安装偏差产生的应力,采用硬性连接方式,必然会导致管道系统在薄弱处发生形变或破坏。而如果采用柔性的非金属补偿器,就可以避免这种破坏的发生。这与非金属补偿器特有的运动形式有关。这些运动形式决定了非金属补偿器的多维位移性能。

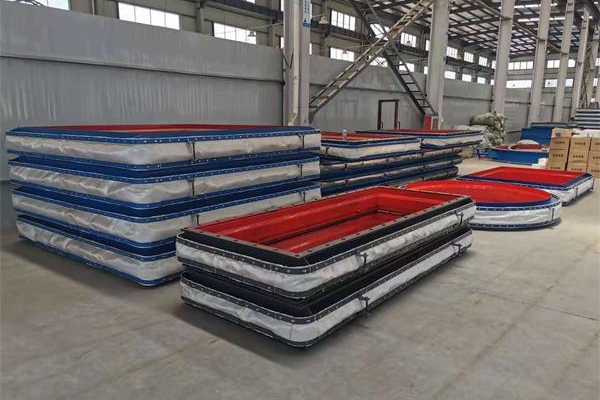

非金属补偿器又叫做非金属膨胀节,风道织物补偿器,非金属织物补偿器等。构成非金属补偿器工作主体的弹性元件是非金属材质,通常是纤维织物,所以又称织物补偿器。
非金属补偿器可以在较小的尺寸的范围内提供较大的轴向、角向和侧向位移,其具有优良的耐高温、耐腐蚀、消声减震和密封性能等,特别适用于热风管道及烟尘管道。在工作压力不高的通风、除尘排烟和空调保温管道及设备通常使用非金属补偿器。
来简单介绍非金属补偿器的安装方法:
1、补偿器的安装应在冷态进行,安装误差:
a、烟风道两接口法兰中心线应保持在同一轴心线上,同轴度误差为±5mm;
b、扭转角度偏差不大于10°;
c、上下或左右的偏移角度±0、1°;
d、补偿器伸缩节安装长度应为L±5mm。
2、补偿器展开截面<1m2时,与配套附件整体组装出厂;
补偿器有效截面积>1m2时,分体装出厂,在用户现场焊接组装。

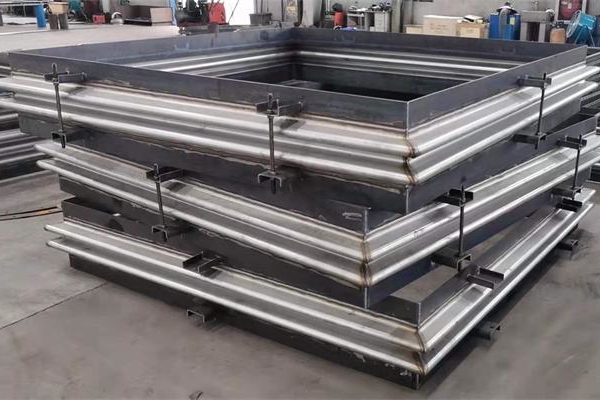

3、补偿器安装完工后,应按补偿量调整定位杆内的螺母。
4、防止重物冲击和金属锐角刺破伸缩体圈带。
由于非金属补偿器良好的综合性能.使其在许多工程领域得以广泛应用。工作压力不高的通风、除尘排烟和空调保温管道及设备通常使用非金属补偿器。
