百叶窗式挡板门的结构性能,了解吗

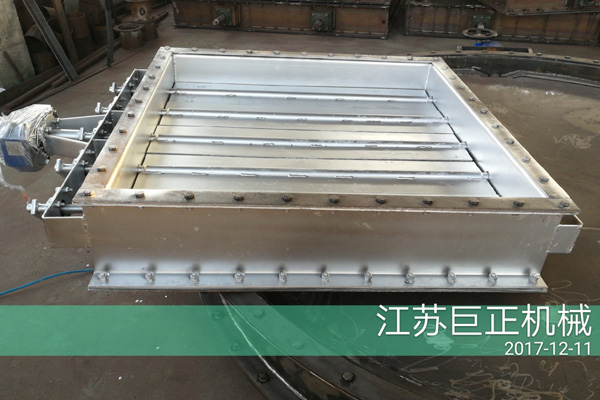

百叶窗式挡板门

        单轴驱动百叶窗式挡板门为百叶窗式烟气挡板系列之一,采用机械密封加压缩空气密封的双重密封结构,确保100%的密封效果。  该百叶窗式挡板门主要用于烟风管道系统中,作完全截断介质用,动作灵活,运行可靠,关闭后,能确保无介质泄露进入烟气挡板后管道内。对于普通介质,可以采用碳钢材料,对于腐蚀性介质,采用镍基合金材料。

        双百叶窗式挡板门可以保证脱硫烟道的零渗透率,挡板门安装可以实现锅炉正常运行时对脱硫设备的检修。它由两排叶片组成在一个共用的框架上一排放臵在另一排的后面。当挡板门关闭时,双密封单轴圆形脱硫挡板门叶片间形成了一个密封空间大于烟道气压的密封空气经过加热和过滤后这个空间这样可以保证密封效果达到99、5以上。

挡板门

        来了解百叶窗式关闭挡板门的性能特点:

1、风门开启和关闭为90°角行程,启闭时间≤60S(可根据用户要求选定)。

2、风门结构为单百叶窗挡板式结构,外部设计有连杆机构,使数个叶片同步开启或关闭。

3、百叶窗式关闭挡板风门风门叶片采用整体冲压成形,机翼形结构,强度高,阻力小。

4、百叶窗式关闭挡板风门叶片四周设计有弹性密封片和弹性压板双重密封结构。风门的驱动方式可选用手动、气动或电动三种驱动方式,驱动装置与风门一般采用直联式连接安装。

6、电动装置具有力矩保护和限位装置并能远方控制操作,动切换功能以备安装调试、检修时使用。

7、百叶窗式关闭挡板风门风门与管道的连接方式:法兰密封焊连接或法兰螺栓连接。
