单轴双挡板门的结构组成及特点怎样

什么是单轴双挡板门

挡板门的作用是隔离设备，控制烟气流量，排空烟气。挡板门用于烟气系统吸收塔进、出口或旁路烟道上，或烟气脱硝及烟气除尘系统中。烟气挡板门通常采用百叶窗式双层挡板结构，关断时双层挡板之间通入密封空气进行气密封，实现隔离关断烟气的作用。

单轴双挡板门的结构组成

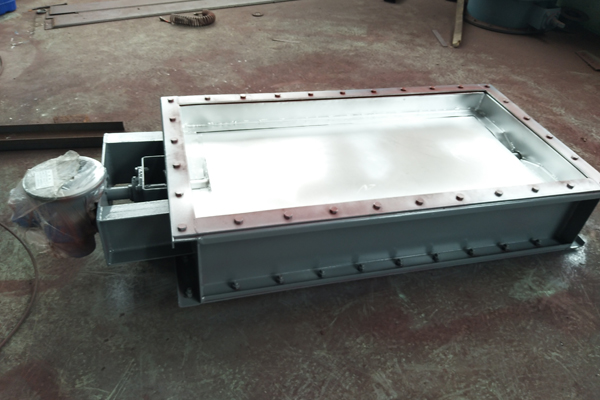

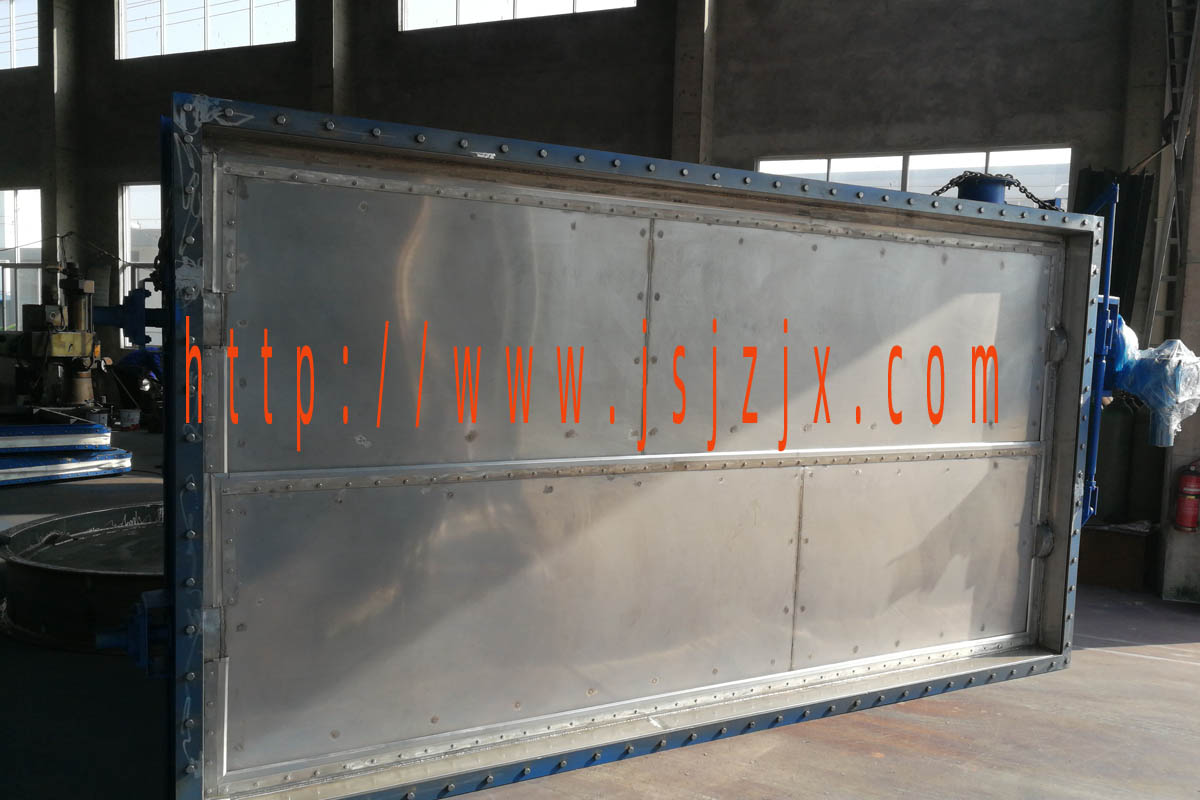

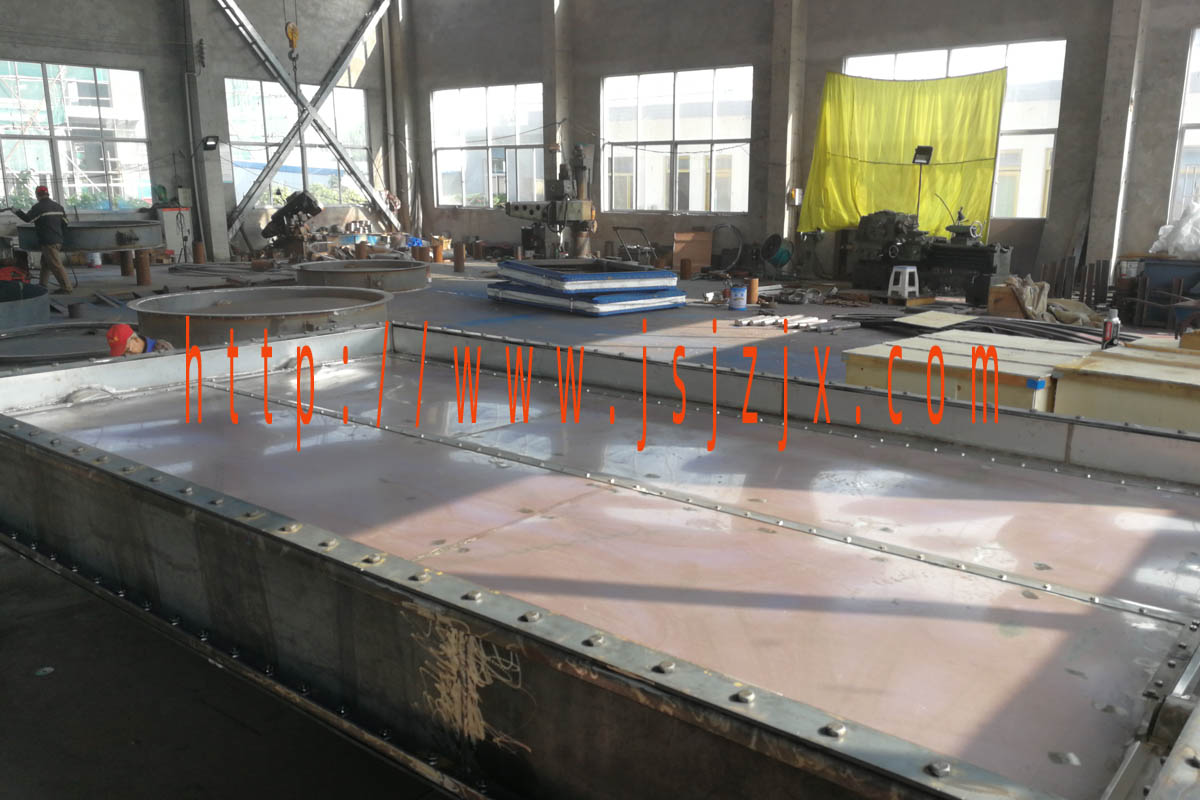

单轴双挡板门为百叶窗式烟气挡板系列之一，采用单轴驱动双百叶窗式挡板结构，双层叶片中间设计有导入密封空气的密封室，将高于烟气压力500Pa的密封空气通入挡板，使双层挡板之间形成密封空气隔离层，阻断烟气流的通过。

该双百叶窗式挡板结构设计合理，叶片刚性好，运行稳定。百叶窗式挡板叶片密封型式：弹性密封和气密封。双挡板上设计安装有密封风入口阀，通入密封空气后，挡板门密封可靠。

单轴双挡板门由多个部件构成，决定其密封效果的关键是机械密封结构。设置合理的机械密封由密封片、压板及其配套紧固件组成，与本体叶片组成弹性密封结构，由密封片自身的弹性形变来弥补叶片之间的平面度误差，间隙小，密封可靠。

单轴双挡板门设备采用机械密封加压缩空气密封的双重密封结构，确保可靠的密封效果。单轴双挡板门采用双百叶窗式设计，外部设计有连杆机构，使数个叶片同步开启或关闭。

单轴双挡板门产品结构合理，驱动力矩合理，使用寿命长。该设备在运行状态下工作可靠、运行稳定、启闭转动灵活、关断严密，且强度高，叶片刚性好，坚固耐用，使系统脱硫效率提高。

驱动装置通常采用直联式与风门连接安装。

电动装置采用机电一体化产品，具有力矩保护和限位装置并能远方控制操作，电动装置还具有手、电动切换功能以备安装调试、检修时使用。

风门与管道的连接方式：法兰密封焊连接或法兰螺栓连接。

单轴双挡板门是火电厂脱硫系统中的重要配套设备。单轴双挡板门主要用于烟风管道系统中，作完全截断介质用，动作灵活，运行可靠，关闭后，能确保无介质泄露进入烟气挡板后管道内。
