旋转补偿器与套筒补偿器的差异对比

旋转补偿器是一种用于热力管道系统中补偿热胀冷缩位移的关键设备，其核心原理是通过旋转结构吸收管道因温度变化产生的应力，从而减少对管道的轴向推力并降低能量损失。旋转补偿器是一种用于管道系统的连接件，能够补偿管道在温度变化或振动作用下产生的热胀冷缩或位移。

旋转补偿器和套筒补偿器都是热力管道中用于吸收热膨胀的柔性元件，但它们之间存在多方面的差异。以下是两者的详细对比分析：

旋转补偿器

原理：利用两个或一个密封面相对旋转来吸收管道的轴向位移。它通常成对使用（或成组使用），通过内外套筒相对旋转形成力偶，利用旋转角度吸收管道热膨胀，使管道在补偿器处发生旋转运动，补偿距离长。
结构：主要由一对法兰连接的旋转密封管段组成，内部有密封填料（石墨盘根等）。

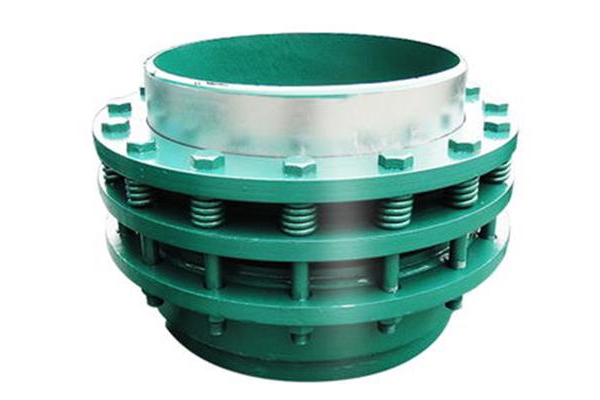

套筒补偿器

原理：利用管道的轴向伸缩，依靠内管滑动补偿轴向位移，采用柔性填料密封（如石墨或含抗氧化剂的填料），但存在内压推力，易导致泄漏。
结构：由一个外套筒和一个内插管组成，中间填充密封材料以防止介质泄漏。

对比维度	旋转补偿器	套筒补偿器
密封性能	优。依靠石墨盘根密封，属于自密封结构。只要安装得当且填料未失效，几乎不泄漏。	一般/差。主要依靠填料函压紧密封。长期使用后填料会磨损，容易泄漏，需要定期紧固压兰或更换填料。
摩擦力	小。旋转摩擦系数极小，对固定支架的水平推力（盲板力）很小。	大。滑动摩擦阻力大，对固定支架产生的水平推力很大，增加了土建成本。
补偿量	补偿量大，适合长管段。单组补偿量大，布置紧凑。可以通过调整管道走向获得巨大的补偿能力。	受限于套筒长度，补偿量相对较小，长距离管线需要设置多个，且需频繁维护。
压力损失	压力损失小，对蒸汽输送影响小。流体方向不变，流道通畅，阻力小。	较大。由于内套筒的存在，改变了流场，会产生涡流和局部阻力，增加泵送能耗。
使用寿命	长。设计寿命通常可达25年以上，无易损件（除填料需定期检查）。	较短。填料磨损快，属于易损件，需频繁维护。

固定支架要求：

旋转补偿器：由于摩擦力小，对固定支架的强度要求低，土建成本低。
套筒补偿器：由于推力巨大，必须设置重型固定支架来承受推力，土建成本高。

维护成本：

旋转补偿器：基本免维护，只需定期巡检填料是否泄漏。
套筒补偿器：需要定期注油、紧压兰螺栓，维护工作量大，人工成本高。

初期投资：

旋转补偿器：设备本体价格较高，但综合土建和支架费用，总体造价往往更低。
套筒补偿器：设备便宜，但加上重型支架费用，总体造价可能更高。

旋转补偿器的优缺点

优点：密封性好、不泄漏；无推力或推力极小（节省支架）；补偿量大、布置灵活；使用寿命长；压降小。
缺点：安装精度要求较高（需要精确计算旋转角度）；占用空间相对较大（需要转弯布置）。

套筒补偿器的优缺点

优点：价格便宜；安装简单直观；适合空间狭窄的直管段。
缺点：易泄漏，污染环境；摩擦推力大，支架贵；使用寿命短，需频繁维修。

推荐使用旋转补偿器的场景：

长距离输送管线：如城市供热管网、电厂蒸汽管道。
高参数管道：高温、高压管道（因为推力和密封性优势明显）。

推荐使用套筒补偿器的场景：

  低压、常温管道：如冷水管道、给排水管道。
  临时工程或检修工程。
  空间受限且无法做弯头布置的区域：仅有直管段可用。

总之，在现代工业及市政供热工程中，旋转补偿器在密封性和适用性上更具优势，凭借其“零泄漏”和“免维护”的优势，已逐渐取代套筒补偿器的应用。
