一、概述

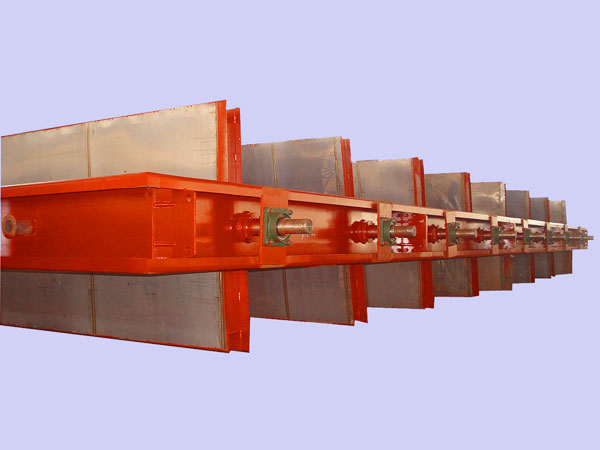

单轴双挡板门为百叶窗式烟气挡板系列之一,采用机械密封加压缩空气密封的双重密封结构，确保100%的密封效果。单轴双挡板门是在引进国外先进技术并吸取了国内同类型产品设计和运行操作经验的基础上制作而成的。
单轴双挡板门主要用于烟风管道系统中，作完全截断介质用，具有全开及100%全关功能，动作灵活，运行可靠，关闭后，能确保无介质泄露进入烟气挡板后管道内。对于普通介质，可以采用碳钢材料，对于腐蚀性介质，采用镍基合金材料。

二、单轴双挡板门结构组成及技术特点：
1、单轴双挡板门主要由框架、叶片、密封片、主轴、轴承、轴封、曲柄连杆机构、密封控制系统等部分组成。
2、框架采用钢板模压成型或型钢焊接成形，叶片采用钢板模压焊接成形。
3、根据工作环境确定零部件材料，单轴挡板门，与净烟气直接接触的零部件采用耐酸不锈钢316L，其他高温区材料采用碳钢Q235B。

三、性能特点：
1．单轴双挡板门采用单轴驱动双百叶窗式挡板结构，双层叶片中间设计有导入密封空气的密封室，将高于烟气压力500Pa的密封空气通入挡板，使双层挡板之间形成密封空气隔离层，阻断烟气流的通过。
2．风门启闭时间≤60S（可根据用户要求选定）。
3．外部设计有连杆机构，使数个叶片同步开启或关闭。
4．双百叶窗式挡板门设计结构合理，叶片刚性好，运行稳定，百叶窗式挡板叶片密封型式：弹性密封和气密封。
5．双挡板上设计安装有密封风入口阀，通入密封空气后，挡板门密封效率为100%。
6．驱动方式：气动或电动。
7．驱动装置通常采用直联式与风门连接安装。
8．电动装置采用机电一体化产品，具有力矩保护和限位装置并能远方控制操作，电动装置还具有手、电动切换功能以备安装调试、检修时使用。
9．风门与管道的连接方式：法兰密封焊连接或法兰螺栓连接。
10．密封风系统的密封风机和电加热器也可由我公司选型后成套提
