可变碟簧支吊架

一、概述
      GKD型可变碟簧支吊架是以碟形弹簧为弹性元件,无需力矩转换,能够较好的对管道的垂直位移和荷载在冷、热状态的变化过程中起到缓冲和补偿作用。使管道在高温高压的情况下的应力状态不受影响,从而确保管道的设备的安全运行。



二、用途
      可变碟簧支吊架广泛用于电力、冶金、化工、石油、纺织等工业,在运行中产生热位移的管道系统及其设备装置。

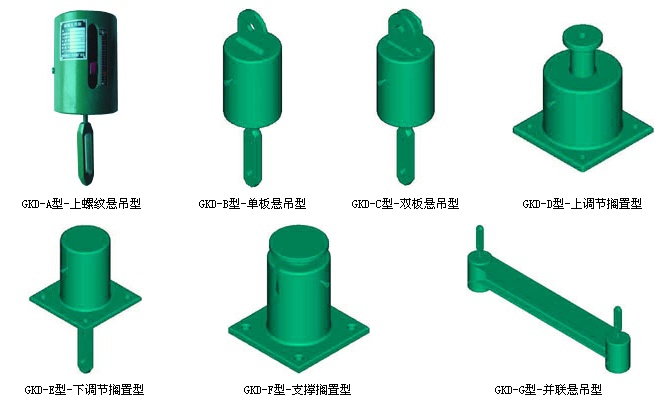

三、可变碟簧支吊架结构形式




四、 可变碟簧支吊架参数表

代号

型 式

荷载范围

位移范围

GKD-A

上螺纹悬吊型

150-220000

0-30 0-60

GKD-B

单吊耳悬吊型

GKD-C

双吊耳悬吊型

GKD-D

上调节搁置型

GKD-E

下调节搁置型

GKD-F

支撑搁置型

GKD-G

并联悬吊型

GKD-R

支撑托滚型

说明:可变碟簧支吊架执行标准GB/T 28707-2012
